湖南液體無堿無氯速凝劑供應商咨詢 ，咨詢電話

15084845898

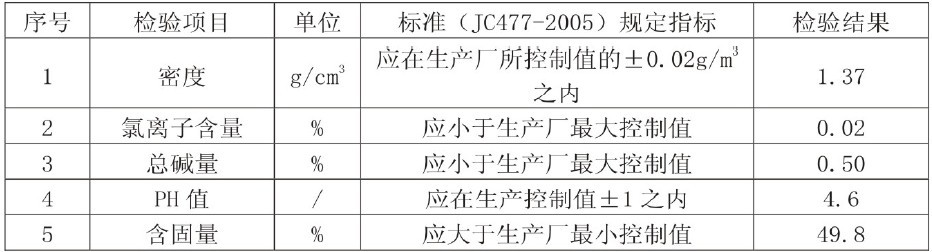

      HL－S₂液體無堿無氯速凝劑的特點：無堿無氯無腐蝕無毒，解決了施工中普遍存在的粉狀速凝劑添加不均勻、回彈、粉塵大、嚴重危害施工人員健康、混凝土后期強度損失明顯、易引起鋼筋銹蝕等傳統(tǒng)問題。HL－S₂液體無堿無氯速凝劑的性能指標不僅滿足JC477-2005標準要求，產品物化性能對人體無害，速凝劑的堿含量可低于1％、氯離子含量低于0.1％，混凝土后期強度不損失，噴射混凝土的耐久性提高，且與水泥的相容性好，料漿和易性好。中鐵一局和中鐵四局在武廣客運專線施工中應用非常良好，是目前國內外產品。

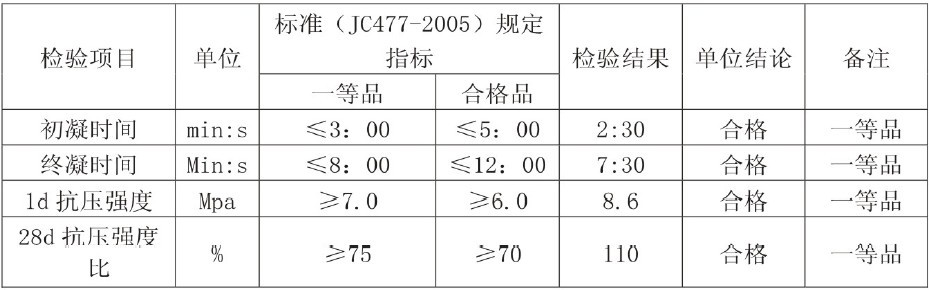

摻速凝劑凈漿及硬化砂漿的性能（摻量4%）

二、速凝機理

      本品主要由無機硫鋁酸鹽、有機促凝劑、穩(wěn)定劑、稀釋劑等組分構成，在水泥漿體中，X^－離子、SO₄^2－和Al³⁺等離子與水泥中的陰陽離子結合，生成大量晶體，并且使得水化產物（C－S－H）中的C/S值降低，C₃S表面的雙電層難以形成，加上有機促凝組分的引入，從而使水泥迅速凝結；同時由于引入了自制的穩(wěn)定劑使得產品各材料間離子形成相互不產生碰撞，產品不產生沉淀、析晶等現(xiàn)象。本產品在0℃甚至更低溫度的條件下不會產生沉淀。

三、使用方法及注意事項

1、  使用前應對工程所用水泥，進行凝結時間試驗，以確定適宜的摻量，本產品摻量為水泥重量的 3％－5％（試驗方法是：取水泥 400g，按 0.3～0.4水灰比加水，水灰比不得大于 0.4，攪拌均勻后加入本品，迅速攪拌10s左右裝模，測定凝結時間）。

2、  本液體無堿無氯速凝劑宜與減水劑復合使用。
